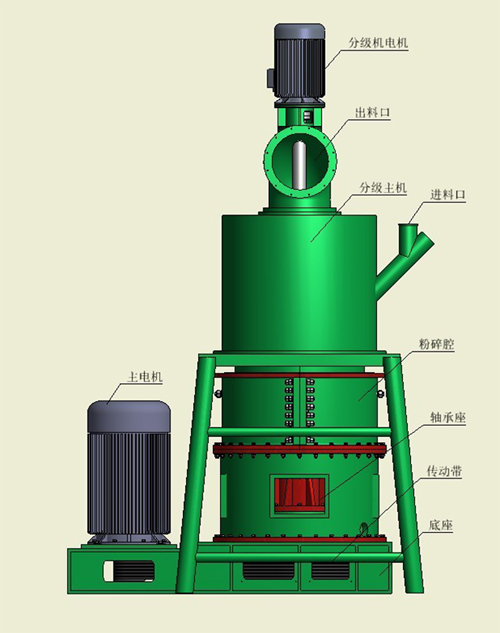

一、產品結構：

 工作原理：
物料經變頻給料機送入粉碎腔內，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經第一層粉碎后又落入第二層及第三層，經過第三層粉碎后由甩盤甩出由高壓離心風機抽入分級機，分級的粗顆粒物料回落重磨，細粉則隨氣流進入旋風收集器或布袋收塵器收集氣固分離，物料則從卸料閥排出即為成品，空氣經過除塵器凈化后通過風機及消聲器排出。

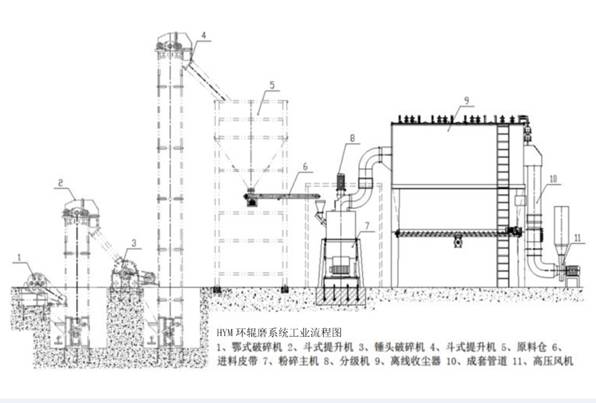

 工藝流程：

   性能與優勢：
   1.產品粒度、粗細兼顧：新型HYM環輥磨一次性可以生產325目-2500的產品細度，告別了傳統雷蒙機只可以生產400以下的產品。從粗粉到超細粉統統兼顧，成品細度最細可達D97≤3um，

   2.投資成本低、出粉效率高：在同等細度的情況下，比球磨機、氣流磨、攪拌磨。投入少、周期短、成品細度效率比以上設備高出一倍以上。
   3.維護成本低，操作簡單：與雷蒙機相比，磨腔內無軸承、無螺旋避免了油脂長年消耗和軸承燒死，而是采用公司自行研發高硬度耐磨材料，保證設備無間斷可靠運行。
   4. 工作平穩可靠，安裝簡便：主機底座彩用整體鑄造結構，吸震性好，工作時平穩可靠降低基礎建設的費用及縮短建設工期

 5．傳動效率高：主軸采用減速機傳動，其能耗低，效率高，效率≥96%。
 6. 比表面積大：可一次性產制比表面積22400cm2/g（d97=10μm）～30400cm2/g（d97=3μm）的超微細粉。
7.符合環保排放標準：采用成套負壓生產和高效離線脈沖收塵器，收塵效率高達99.99%，粉塵排放低于40mg/ m3～1mg/ m3。主機和風機各自安裝有消音房和消音器降低生產噪音，完全符合國家環保標準。
